Смесительный блок, в котором размещены двухвальный смеситель принудительного действия, дозаторы цемента, воды и хим. добавок, кабина управления с пультом и силовым щитом, направляющие для скипового подъемника

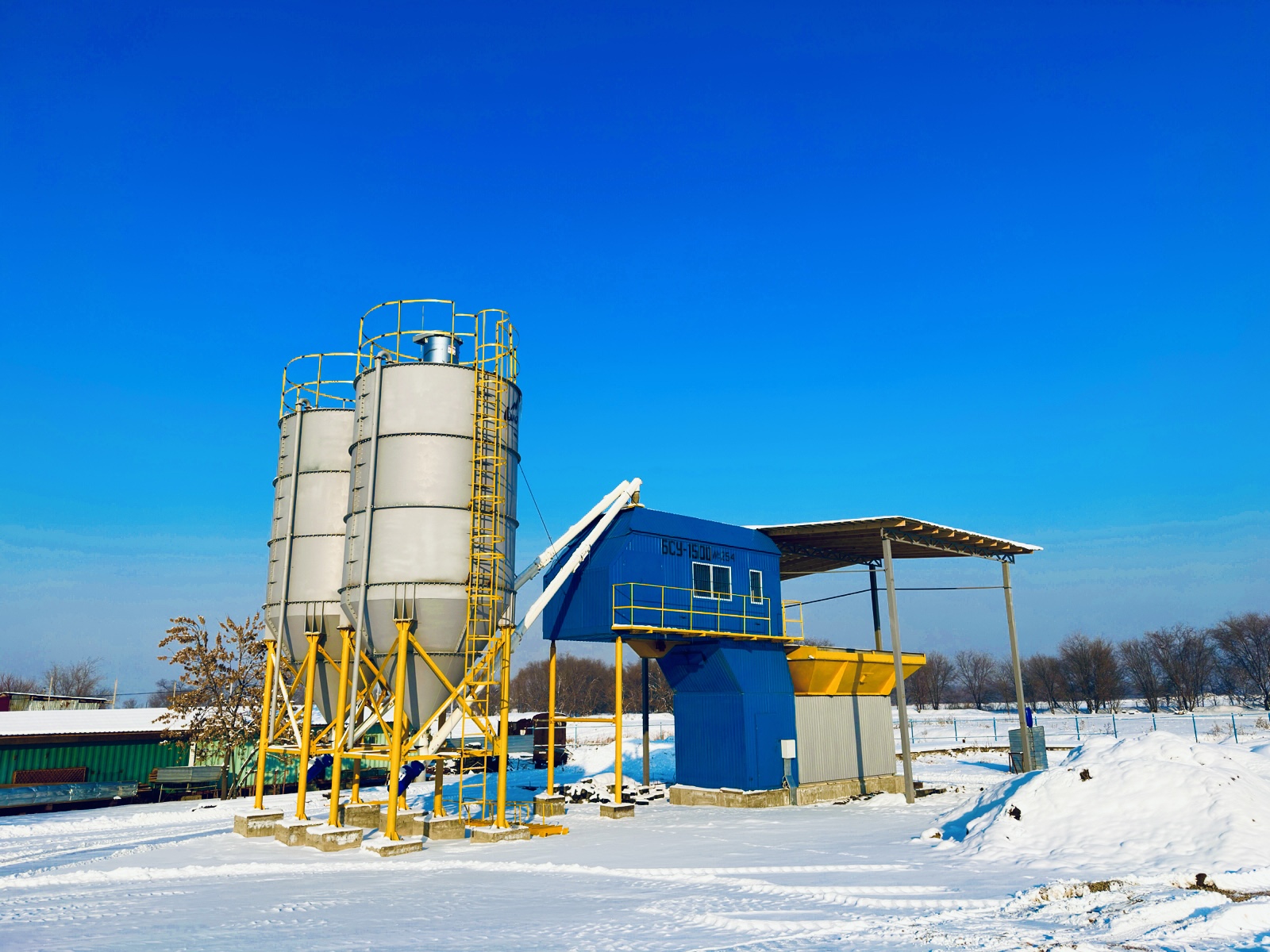

Бетоносмесительная установка представляет собой блочно-модульную конструкцию, которая собирается из отдельных утепленных блоков транспортного габарита полной заводской готовности. Блоки быстромонтируются и рассчитаны на многократный монтаж и демонтаж, что дает возможность использовать БСУ на различных строительных объектах.
Промежуточный блок с направляющими для скипового подъемника
Нижний блок, с установленными в нем компрессорной установкой, дозатором инертных, затворами 4-х фракций инертных заполнителей, скиповым подъемником с направляющими, насосом подачи воды, насосом подачи жидких хим. добавок, емкость для подогрева воды электроподогревателями
Два склада цемента, представляющие собой металлические емкости цилиндрической формы, оснащенные рукавными фильтрами сверху и шнековыми конвейерами внизу
Пневматическое оборудование (пневмораспределители, пневмоцилиндры) итальянской фирмы Camozzi

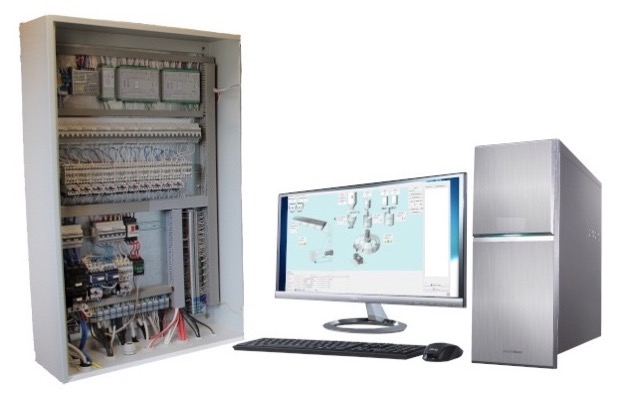

Компьютерная система (ПК, источник бесперебойного питания, программное обеспечение)
Управление процессом приготовления бетона в автоматическом или дистанционном режимах. Отображение на экране монитора динамики технологического процесса
Выбор, запоминание и корректировку рецептуры марки бетона, а также других технологических параметров
Взвешивание компонентов (инертных материалов, цемента, воды, хим. добавок) тензометрическими датчиками с отображением результатов взвешивания
Оперативное слежение за ходом выполнения технологического процесса с соответствующей реакцией при нештатных ситуациях
Сохранение в базе данных информации о выполненных замесах возможностью ее последующего анализа
Контроль работоспособности системы
На БСУ установлена Система управления бункерными весамипредназначенная для управления дозированием весовых материалов, используемых для приготовления бетона, а также технологическими агрегатами всей установки, которая обеспечивает:
Отличительной особенностью программного обеспечения является удобный интерфейс, позволяющий быстро освоить процесс работы. Единственным требованием к оператору является умение манипулировать мышью. Все управляющие кнопки выведены на экран монитора и для выдачи какой-либо команды достаточно просто щелкнуть мышью на соответствующей кнопке. В случае возникновения нештатной ситуации технологический процесс приостанавливается и выводится сообщение о характере неисправности. После устранения неисправности можно продолжить работу как в ручном, так и в автоматическом режимах.
Программа осуществляет контроль за правильностью действий оператора, подсказывая о допущенных ошибках. Имеется демонстрационная обучающая версия, позволяющая ознакомиться с возможностями программы и получить навыки работы с ней.
Установка транспортируется на место эксплуатации железнодорожным или автомобильным видами транспорта без демонтажа размещенного в ней оборудования. В процессе эксплуатации склады цемента загружаются пневматически из цементовоза, а загрузка бункера заполнителей производится фронтальным погрузчиком по насыпному пандусу со склада инертных материалов ( в комплект поставки не входит).
